Nā Koina Pāhana
Ka Layout & 3D Model
Hoʻomaopopo: Hoʻohana wale ʻia ke kiʻikuhi no ke kiʻi hoʻolālā a ʻaʻole hōʻike i ke ʻano kino o nā mea hana.E hoʻoholo ʻia ka nui kikoʻī e like me ke kūlana kahua o ka mea kūʻai aku.

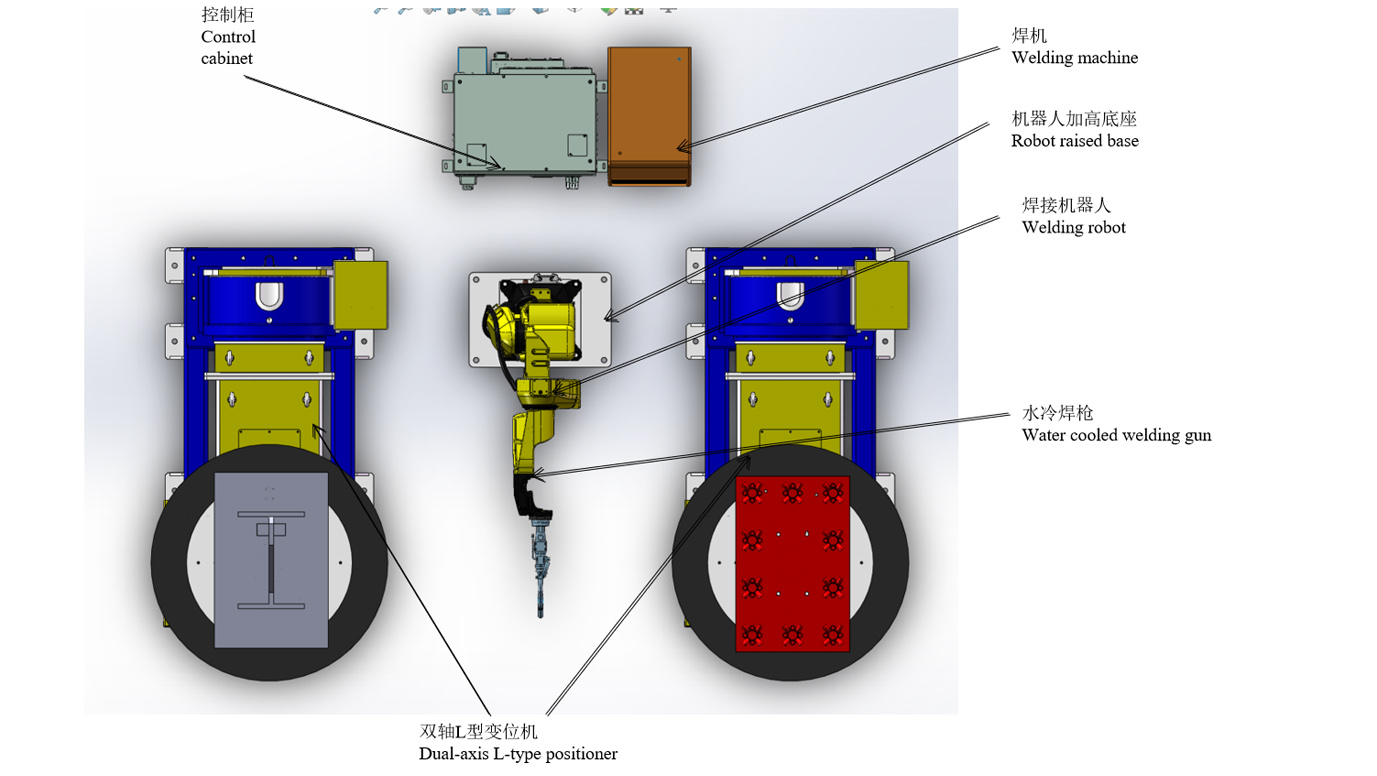

Mea hana kiʻi kino a me 3D kumu hoʻohālike

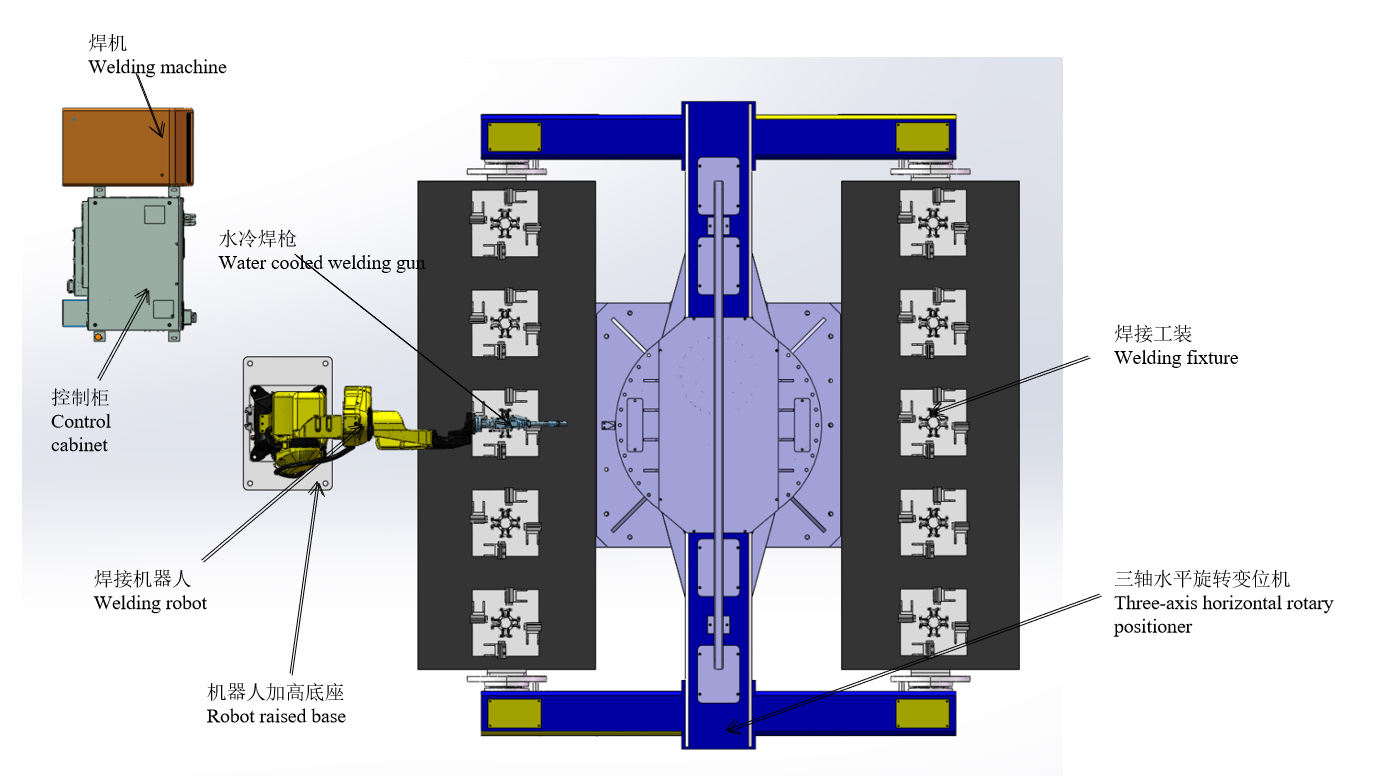

Mea hana kiʻi kino a me 3D kumu hoʻohālike
Papahana Papahana
Kaʻina hana
Nā kūlana no ka hana hale hana
(1) Hoʻokomo lima i ka mea hana i ka positioner a hoʻoponopono iā ia e like me nā koi.
(2) Ma hope o ka hoʻohana ʻia ʻana o nā mea hana a pau a ʻaʻole hōʻike ʻia ke alaala, e mākaukau no ke kau ʻana.
(3) Kū ka lopako ma ke kumu hana, a ʻo ka papahana holo o ka lopako ka papahana hana e pili ana.
Kaʻina hana kuʻilima o ka subassembly lima
1. E kau lima lima lima ma ka aoao A.
2. E hoʻi i kahi palekana me ka lima a hoʻomaka i ke pihi hoʻopaʻa pahu e hoʻopaʻa i ka mea hana.
3. Hoʻololi ka mea hoʻonoho a hiki i ka hoʻomaka ʻana o ka lopako ma ka ʻaoʻao B e wili.
4. E lawe lima i nā mea hana i wili ʻia ma ka ʻaoʻao A, a laila ʻelima mau ʻāpana pahu.
5. Hoʻoholo i ka hana o nā loulou i luna.
ʻO ka manawa wili no kēlā me kēia pūlima lima he 3min (me ka manawa hoʻonohonoho), a ʻo ka manawa kuʻi ʻana o 10 sets he 30min.
ʻO ke kaʻina hana hoʻoheheʻe o ka hui pā i hoʻopili ʻia + hui lima
1. E hoʻokomo lima i ka pā i hoʻopaʻa ʻia ma mua o ka L-type positioner ma ka ʻaoʻao A.
2. Hoʻomaka pihi lopako kuʻihao embedded plate hui (15min/set).3.
3. E hoʻokomo lima i nā ʻāpana wehe o ka hui lima ma ka L-type positioner ma ka ʻaoʻao B.
4. Hoʻomau ka lopako i ka wiliwili i ka hui lima ma hope o ka hoʻopaʻa ʻana i ka hui pā i hoʻopili ʻia (kuʻi lima lima no 10min + hoʻokomo lima ʻana o ka mea hana a me ka wiliwili wahi lopako no 5min)
5. Wehe lima i ka hui pā i hoʻokomo ʻia.
6. Hoʻopili lima ʻia o ka hui pā i hoʻopili ʻia (ka wehe ʻana i kahi wiliwili-hoʻouka i loko o 15min)
7. E hoʻokomo lima i ka pā i hoʻokomo mua ʻia ma ka L-type positioner ma ka ʻaoʻao A.
8. Wehe i ka hui lima welded a hoʻokomo i nā ʻāpana ʻokoʻa
9. Hoʻoholo i ka hana o nā loulou i luna.
ʻO ka manawa hoʻopau ʻana o ka pā i hoʻopili ʻia he 15min + ka manawa hoʻopau ʻana o ka hui lima lima he 15min.
Huina manawa 30min
Hoʻolauna i ka mea hoʻololi Tong
ʻO ka manawa wili o ka lopako ma ke kuʻi i ʻōlelo ʻia ma luna nei ka lawa loa me ka hoʻomaha ʻole.Wahi a nā hola 8 i kēlā me kēia lā a me ʻelua mau mea hoʻohana, ʻo ka hoʻopuka ʻana o nā hui ʻelua he 32 sets i kēlā me kēia lā.
No ka hoʻonui i ka puka:
Hoʻohui ʻia kekahi lopako i ka hoʻonohonoho ʻekolu-axis ma ke keʻena subassembly lima a hoʻololi ʻia i ka wili mīkini pālua.I ka manawa like, pono e hoʻohui ʻia ka hui pū ʻana o ka pā i hoʻopili ʻia + ka hale hui lima lima i ʻelua pūʻulu o L-type positioner a me hoʻokahi pūʻulu o ka robot.Ma ka lā 8-hola a me ʻekolu mau mea hoʻohana, ʻo ka hoʻopuka ʻana o nā hui ʻelua he 64 sets i kēlā me kēia lā.
Papa Lako
| 'ikamu | S/N | inoa | Qty. | OLELO HOOLAHA |
| Nā lopako | 1 | RH06A3-1490 | 2 papa | Hāʻawi ʻia e Chen Xuan |
| 2 | Keena hoʻomalu lopako | 2 papa | ||
| 3 | Ke kumu hoʻokiʻekiʻe robot | 2 papa | ||
| 4 | pū hoʻoheheʻe wai anuanu | 2 papa | ||
| Lako pilipili | 5 | Kuʻi Mana Mana MAG-500 | 2 papa | Hāʻawi ʻia e Chen Xuan |
| 6 | Kaulua-axis L-type positioner | 2 papa | ||
| 7 | ʻEkolu-axis horizontal rotary positioner | 1 hoʻonohonoho | Hāʻawi ʻia e Chen Xuan | |
| 8 | Pākuʻi | 1 hoʻonohonoho | ||
| 9 | Pu Hoomaemae | Hoʻonoho | Koho | |
| 10 | Mea hoʻoneʻe lepo | 2 papa | ||
| 11 | Pa palekana | 2 papa | ||
| Hana Pili | 12 | Hoʻokomo a hoʻonohonoho | 1 mea | |
| 13 | Hoʻopili a me ka lawe ʻana | 1 mea | ||
| 14 | Aʻo ʻenehana | 1 mea |
Hōʻike ʻenehana
pū hoʻoheheʻe wai hoʻoluʻu i kūkulu ʻia
1) E hele kēlā me kēia pū kuʻihao ma ke ana ternary e hōʻoia i ka pololei o ke ana;
2) Hana ʻia ka ʻāpana R o ka pū welding e ke ʻano o ka hoʻoheheʻe ʻana i ka wax, ʻaʻole ia e deformed ma muli o ke kiʻekiʻe wela i hana ʻia e ka welding;
3) ʻOiai ke kuʻi ʻia ka pū kuʻi me ka mea hana a me ka mea paʻa i ka wā o ka hana ʻana, ʻaʻole e kūlou ka pū kuʻi a ʻaʻole pono e hoʻoponopono hou ʻia;
4) E hoʻomaikaʻi i ka hopena rectifier o ke kinoea pale;
5) Aia ka pololei o ka pahu hoʻokahi i loko o 0.05;
6) No ke kuhikuhi wale nō ke kiʻi, a aia ke koho hope loa.
Kaulua-axis L-type positioner
ʻO Positioner kahi mea hoʻohui kūikawā kūikawā, kahi kūpono no ka hoʻololi ʻana i ka hana rotary, i loaʻa ai ke kūlana machining kūpono a me ka wikiwiki wili.Hiki ke hoʻohana ʻia me ka manipulator a me ka mīkini welding e hana i kahi kikowaena wiliwī maʻalahi, a hiki ke hoʻohana ʻia no ka neʻe ʻana o ka mea hana i ka wā o ka hana lima.Hoʻohana ʻia nā hoʻopuka hoʻololi me ka hoʻololi-frequency drive no ka hoʻololi ʻana i ka papa hana, me ka pololei kiʻekiʻe o ka hoʻoponopono wikiwiki.Hiki i ka pahu hoʻokele mamao ke hoʻomaopopo i ka hana mamao o ka workbench, a hiki ke hoʻopili ʻia me ka manipulator a me ka ʻōnaehana hoʻomalu mīkini welding e ʻike i ka hana pili.Hoʻokumu ʻia ka mea hoʻonoho kuʻi ʻia me ka mīkini rotary a me ka mīkini hoʻololi o ka papa hana.ʻO ka mea hana i hoʻopaʻa ʻia ma ka papa hana hiki ke hiki i ka wili e pono ai a me ka huina hui ma o ka hāpai ʻana, ka huli ʻana a me ka hoʻololi ʻana o ka papa hana.Hoʻololi ka papa hana i ka hoʻoponopono ʻana i ka wikiwiki stepless, hiki ke loaʻa i ka wikiwiki wili.
ʻO nā kiʻi no ke kuhikuhi wale ʻana, a pili ia i ka hoʻolālā hope.
ʻEkolu-axis horizontal rotary positioner
1) ʻEkolu-axis horizontal rotary positioner ka mea nui i hoʻokumu ʻia me kahi kumu paʻa paʻa, pahu spindle rotary a me ka pahu huelo, ka hoʻoheheʻe ʻana, ka mīkini servo a me ka mea hoʻohaʻahaʻa pololei, conductive mechanical, uhi pale a me ka ʻōnaehana uila, etc.
2) Ma ka hoʻonohonoho ʻana i nā kaʻa servo like ʻole, hiki ke hoʻokele mamao ʻia ka positioner ma o ke kumu aʻo robot a i ʻole ka pahu hana waho;
3) Hoʻokō ʻia ka wili a me ka huina hui ma ka hoʻohuli ʻana i ka mea hana i hoʻopaʻa ʻia ma ka papa hana;
4) Hoʻomalu ʻia ka hoʻololi ʻana o ka papa hana e kahi kaʻa servo, hiki ke hoʻokō i ka wikiwiki wili maikaʻi;
5) ʻO nā kiʻi no ke kuhikuhi wale ʻana, a pili ia i ka hoʻolālā hope;
Hoʻolako mana welding
He kūpono ia no ka splicing, lapping, corner joint, tube plate butt joint, intersection line connection and other joint forms, a hiki ke hoʻomaopopo i nā kūlana a pau.
Ka palekana a me ka hilinaʻi
Hoʻolako ʻia ka mīkini wiliwili a me ka mea hānai uea me ka pale o ka over-current, over-voltage a me ka pale wela.Ua hala lākou i ka EMC a me ka ho'āʻo hana uila i koi ʻia e ka pae aupuni GB/T 15579, a ua hala i ka palapala hōʻoia 3C e hōʻoia i ka hilinaʻi a me ka palekana i ka hoʻohana.
Ka mālama ʻana i ka ikehu a me ka mālama kaiapuni
Hiki ke hoʻololi ʻia ka manawa ʻike kinoea, ka manawa hoʻolako kinoea mua a me ka manawa hāʻawi kinoea lag e hōʻoia i ka hoʻohana kūpono o ke kinoea.Ke hoʻohana ʻia ka mīkini wiliwili, inā ʻaʻole ia e komo i ka mokuʻāina i loko o 2 mau minuke (hiki ke hoʻololi ʻia), e komo koke ia i ka mokuʻāina hiamoe.E hoʻopau i ka peʻahi a hoʻemi i ka hoʻohana ʻana i ka ikehu.
ʻO ke kiʻi no ke kuhikuhi wale ʻana, a aia ia i ke koho hope loa.
Hoʻolako mana welding
ʻO ka hoʻomaʻemaʻe pū a me ka mea hana ʻaila silicone a me ka mea ʻoki uea
1) Hoʻohana ʻia ka ʻaila ʻaila silikoni o ka pū hoʻomaʻemaʻe i ka nozzle pālua no ka hoʻoheheʻe ʻana i ke keʻa, i hiki ai i ka ʻaila silicone ke hōʻea i ka ʻili o loko o ka nozzle kukui wiliwili a ʻoi aku ka maikaʻi o ka hoʻopaʻa ʻole ʻana o ka wili i ka nozzle.
2) Hoʻolālā ʻia ka hoʻomaʻemaʻe ʻana i ka pū a me ka silicone oil spraying i ke kūlana like, a hiki i ka robot ke hoʻopau i ke kaʻina hana o ka ʻaila silicone a me ka hoʻomaʻemaʻe pū me hoʻokahi hana.
3) Ma ke ʻano o ka mana, ʻo ka hoʻomaʻemaʻe ʻana i ka pū a me ka ʻaila silicone spraying device e pono wale i kahi hōʻailona hoʻomaka, a hiki ke hoʻomaka e like me ke kaʻina hana i kuhikuhi ʻia.
4) Hoʻohana ka mea ʻoki uea i ke ʻano hoʻāla ponoʻī o ka pū welding, ka mea e hoʻopau ai i ka pono e hoʻohana i nā solenoid valves e hoʻomalu ai a hoʻomaʻamaʻa i ka larrament uila.
5) Hiki ke hoʻokomo kaʻawale ʻia ka mea ʻoki uea a hoʻokomo ʻia ma ka hoʻomaʻemaʻe pū a me ka mea hoʻoheheʻe ʻaila silicone e hana i kahi mea i hoʻohui ʻia, ʻaʻole ia e mālama wale i kahi hoʻonohonoho, akā maʻalahi hoʻi ka hoʻonohonoho ʻana a me ka mālama ʻana i ke ala kinoea.
6) No ke kuhikuhi wale nō ke kiʻi, a aia ke koho hope loa.
Pa palekana
1. E hoʻonoho i nā pā pale, i nā puka palekana a i ʻole nā papa kuʻi, nā laka palekana a me nā mea hana ʻē aʻe, a e hana i ka pale pili pono.
2. E hoʻonoho ʻia ka puka palekana ma kahi kūpono o ka pā pale.Pono nā puka a pau me nā kī hoʻololi a me nā pihi palekana, ke pihi hoʻihoʻi hou a me ke pihi hoʻomaha pilikia.
3. Hoʻopiliʻia ka puka palekana me ka pūnaewele ma o ka laka palekana (hoʻololi).Ke wehe ʻino ʻia ka puka palekana, hoʻōki ka ʻōnaehana i ka hana a hāʻawi i kahi ala.
4. ʻO nā ana palekana palekana e hōʻoiaʻiʻo i ka palekana o nā limahana a me nā lako ma o ka lako a me ka lako polokalamu.
5. Hiki ke hāʻawi ʻia ka pā palekana e ka Party A ponoʻī.Manaʻo ʻia e hoʻohana i ka welding grid kiʻekiʻe a e hoʻomoʻa i ka pena ʻōlelo aʻoaʻo melemele ma ka ʻili.
Pūnaehana hoʻomalu uila
1. Loaʻa i ka mana ʻōnaehana a me ke kamaʻilio hōʻailona ma waena o nā mea hana, me nā sensor, nā kaula, nā slots, nā hoʻololi, a pēlā aku;
2. Hoʻolālā ʻia ka ʻāpana ʻakomi me nā kukui ʻekolu kala.I ka hana maʻamau, hōʻike ka ʻōmaʻomaʻo ʻekolu kala i ka ʻōmaʻomaʻo;inā hāʻule ka ʻāpana, e hōʻike ke kukui ʻekolu kala i ka ʻulaʻula i ka manawa;
3. Aia nā pihi hoʻomaha pilikia ma ka pahu hoʻomalu robot a me ka pahu aʻo.Inā pilikia, hiki ke kaomi i ke pihi hoʻomaha pilikia e ʻike i ka hoʻomaha pilikia o ka ʻōnaehana a hoʻouna i kahi hōʻailona hōʻailona i ka manawa like;
4. Hiki ke hōʻuluʻulu ʻia nā papahana noiʻi like ʻole ma o ka hāmeʻa aʻo, hiki ke hoʻopili ʻia nā noi he nui, hiki ke hoʻokō i nā koi o ka hoʻonui ʻana i ka huahana a me nā huahana hou;
5. Hoʻopili ʻia nā hōʻailona hoʻomaha pilikia a pau o ka ʻōnaehana hoʻomalu holoʻokoʻa a me nā hōʻailona interlock palekana ma waena o nā lako hana a me nā robots i ka ʻōnaehana palekana a hoʻopili ʻia ma o ka papahana hoʻomalu;
6. Hoʻomaopopo ka ʻōnaehana hoʻomalu i ka pilina hōʻailona ma waena o nā mea hana e like me robot, loading bin, gripper a me nā mea hana machining.
7. Pono ka ʻōnaehana mīkini e ʻike i ka hoʻololi hōʻailona me ka ʻōnaehana robot.
Kaiapuni hana (hoʻolako ʻia e Party A)
| Lako ikehu | Hāʻawi mana: ʻekolu manawa ʻehā uea AC380V ± 10%, ka hoʻololi ʻana o ka voltage ± 10%, alapine: 50Hz; Pono ka lako mana o ke keena hoʻomalu robot e hoʻolako me ka hoʻololi ea kūʻokoʻa; Pono e hoʻopaʻa ʻia ke keʻena hoʻomalu robot me ke kūpaʻa ʻana ma lalo o 10Ω; ʻO ka mamao kūpono ma waena o ka lako mana a me ke keʻena hoʻomalu uila robot i loko o 5 mika. |
| Puna ea | E kānana ʻia ka ea i hoʻopaʻa ʻia e wehe i ka makū a me nā haumia, a ʻo ke kaomi puka ma hope o ka hele ʻana i ka triplet he 0.5 ~ 0.8Mpa; ʻO ka mamao kūpono ma waena o ke kumu ea a me ke kino robot i loko o 5 mika. |
| kahua | E hoʻohana ʻia ka papahele sima maʻamau o ka hale hana o Party A no ka mālama ʻana, a ʻo nā kumu hoʻokomo o kēlā me kēia mea hana e hoʻopaʻa ʻia i ka lepo me nā kī hoʻonui; Ka ikaika paʻa: 210 kg / cm 2; ʻO ka mānoanoa o ke kaʻa: ʻoi aku ma mua o 150 mm; ʻAʻole kūlike o ke kumu: emi iho ma mua o ±3mm. |
| Nā Kūlana Kaiapuni | ʻO ka mahana wela: 0 ~ 45 ° C; ʻO ka haʻahaʻa pili: 20% ~ 75% RH (ʻaʻohe condensation); ʻO ka wikiwiki o ka haʻalulu: emi iho ma mua o 0.5G |
| 'ē aʻe | E pale i nā kinoea a me nā mea ʻino a me nā wai, a mai pīpī i ka aila, ka wai, ka lepo, a pēlā aku; E mālama i nā kumu o ka walaʻau uila. |
